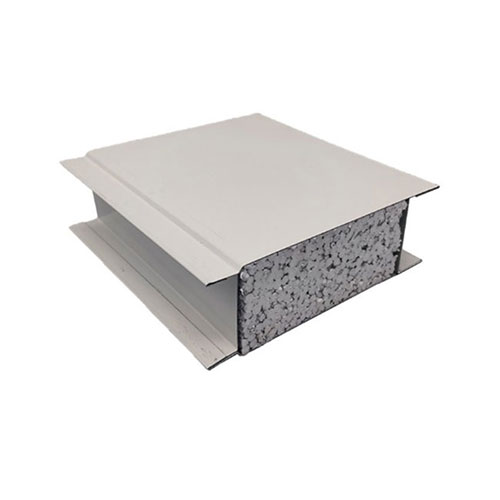

অ্যাসেপটিক পার্টিশন প্যানেল

বিল্ডিং উপকরণের প্রস্তুতকারক হিসাবে, জেসন বিল্ডিং ম্যাটেরিয়ালস ক্রস-দূষণ প্রতিরোধ করার জন্য ডিজাইন করা অ্যাসেপটিক পার্টিশন প্যানেল সরবরাহ করে। এই প্যানেলগুলিতে অভিন্ন বেধ, একটি শক্ত কাঠামো এবং জলরোধী, সহজে পরিষ্কার-পরিচ্ছন্ন পৃষ্ঠতল রয়েছে যা দীর্ঘমেয়াদী বন্ধ্যাত্ব বজায় রাখে; উপরন্তু, তারা একটি লাইটওয়েট ডিজাইনের গর্ব করে যা সুবিধাজনক ইনস্টলেশন, ভাঙা এবং নমনীয় পুনর্বিন্যাস করার অনুমতি দেয়।

অ্যাসেপটিক পার্টিশন প্যানেল কি?

অ্যাসেপটিক পার্টিশন প্যানেল হল একটি বিশুদ্ধকরণ প্যানেল যার মূল নকশা ফোকাস হিসাবে পরিষ্কার জোনিং, ক্রস-জোন বায়ু সঞ্চালন এবং দূষণ ছড়িয়ে দেওয়ার সমস্যাগুলি সমাধান করে। সাধারণ পার্টিশন প্যানেল থেকে মূল পার্থক্য চার-প্রান্তের ধাপযুক্ত সিলিং কাঠামোর মধ্যে রয়েছে, প্রতিটি ইনস্টল করা প্যানেলের মধ্যে একটি ডবল সিলিং বাধা তৈরি করে।

অতিরিক্তভাবে, পার্টিশন প্যানেল এবং সিলিং এবং মেঝেগুলির মধ্যে সংযোগগুলিতে বিশেষ সীলগুলি কনফিগার করা হয়, প্রতিটি স্বাধীন স্থানের জন্য বায়ুরোধীতা নিশ্চিত করে এবং বিভিন্ন পরিচ্ছন্নতার স্তরের অঞ্চলগুলির মধ্যে বায়ু ক্রস-প্রবাহ প্রতিরোধ করে।

অ্যাসেপটিক জোনিং পার্টিশন ডিজাইনের মূল পয়েন্ট

অ্যাসেপটিক পার্টিশন প্যানেলের সাথে পার্টিশন ডিজাইনে ফোকাস করার জন্য তিনটি মূল নোড:

এয়ার প্রেসার গ্রেডিয়েন্ট জোনিং- একটি ইতিবাচক চাপ পার্থক্য5 – 15Paবিভিন্ন পরিচ্ছন্নতা স্তরের এলাকার মধ্যে বজায় রাখা উচিত। পার্টিশন প্যানেলের সামগ্রিক বায়ুনিরোধকতা চাপের পার্থক্যের স্থায়িত্বকে সরাসরি প্রভাবিত করে।

উপাদান স্থানান্তর বিচ্ছিন্নতা— ওয়ার্কশপের উপাদানের পথের জন্য বাফার রুম বা পাস-থ্রু জানালা সুপারিশ করা হয়। ক্রস-জোন এয়ারফ্লো এক্সচেঞ্জ এড়াতে পার্টিশন প্যানেলের খোলাগুলি সিল করা উচিত।

পার্সোনাল এক্সেস কন্ট্রোল— এয়ার শাওয়ার বা চেঞ্জিং রুম বিভিন্ন জোনের মধ্যে ইনস্টল করা আছে। দরজা খোলার চারপাশে পার্টিশন প্যানেলগুলির শক্তিশালীকরণ প্রয়োজন, কাঠামোগত শক্তি বাড়ানোর জন্য ধাতব দরজার ফ্রেমগুলি ইনস্টল করা আছে।

জোনিং ডিজাইনের পর্যায়ে একটি বায়ুপ্রবাহ সংস্থার চিত্র আঁকতে সুপারিশ করা হয়, প্রতিটি এলাকার জন্য চাপের পার্থক্য দিক এবং বায়ু পরিবর্তনের হারের প্রয়োজনীয়তা স্পষ্ট করে, তারপর পার্টিশন প্যানেল লেআউট এবং নির্বাচনের সাথে এগিয়ে যান। Jiesen দল বিস্তারিত অঙ্কন নকশা সমর্থন প্রদান করতে পারেন.

প্রযুক্তিগত বিশেষ উল্লেখ মূল পয়েন্ট

প্যানেল বেধ:50 মিমি (স্ট্যান্ডার্ড) / 75 মিমি / 100 মিমি

মূল উপাদান ঘনত্ব:শিলা উল ≥ 120kg/m³ / PU প্রায় 40 - 45kg/m³

সিল করার পদ্ধতি:জিহ্বা-এবং-খাঁজ + ইপিডিএম সিলিং স্ট্রিপস / অ্যালুমিনিয়াম খাদ কিল + ফাঁপা সীল

বায়ুনিরোধকতা পরীক্ষা:বায়ু ফুটো হার ≤2%50Pa চাপের মধ্যে পার্থক্য

শব্দ নিরোধক কর্মক্ষমতা:RW ≥ 30dB (50mm পুরু PU) / RW ≥ 35dB (75mm পুরু রক উল)

প্রভাব প্রতিরোধের:10 কেজি বালির ব্যাগ 1 মিটার উচ্চতা থেকে নেমে গেছে, প্যানেলে কোনও অনুপ্রবেশকারী ক্ষতি নেই

অ্যাপ্লিকেশন শিল্প এবং দৃশ্যকল্প

ফার্মাসিউটিক্যাল এন্টারপ্রাইজ ফিলিং ওয়ার্কশপ— ক্রস-দূষণ রোধ করতে বিভিন্ন ওষুধের জাতগুলির মধ্যে শারীরিক বিচ্ছিন্নতা

খাদ্য সংযোজন উত্পাদন কর্মশালা— অম্লীয় এবং ক্ষারীয় উৎপাদন এলাকার মধ্যে বিচ্ছেদ

পিই ব্যাগ ফিলিং ওয়ার্কশপ— ভরাট এলাকা এবং বাইরের প্যাকেজিং উপাদান স্টোরেজ এলাকার মধ্যে পরিষ্কার বিচ্ছিন্নতা

প্রসাধনী ইমালসিফিকেশন ওয়ার্কশপ— emulsification ট্যাংক এলাকা এবং বিশ্রাম এলাকা মধ্যে জোনিং নিয়ন্ত্রণ

থার্ড-পার্টি টেস্টিং ল্যাবরেটরিজ— মাইক্রোবায়োলজি কক্ষ এবং ভৌত ও রাসায়নিক কক্ষের মধ্যে কঠিন পার্টিশন

গ্লাস পার্টিশনের সাথে তুলনা

কাচের পার্টিশনগুলি ভাল আলোর সংক্রমণ সরবরাহ করে কিন্তু সম্পূর্ণ সিলিং অর্জন করতে পারে না (সিলান্ট বার্ধক্য এবং শিথিল হওয়ার দীর্ঘমেয়াদী ঝুঁকি সহ কাচ এবং কিলের মধ্যে ফাঁকে সিল্যান্ট প্রয়োজন)। এগুলি আরও ভারী (10 মিমি টেম্পারড গ্লাস প্রায়25 কেজি/মি²)

যদিও অ্যাসেপটিক পার্টিশন প্যানেল অস্বচ্ছ, পর্যবেক্ষণ জানালা যুক্তিসঙ্গতভাবে দেয়ালে ইনস্টল করা যেতে পারে (ডাবল-লেয়ার সিল করা কাচের পর্যবেক্ষণ জানালা, আকার300 মিমি × 400 মিমি, প্রাচীর হিসাবে একই বেধ সঙ্গে), সিলিং অখণ্ডতা বজায় রাখার সময় চাক্ষুষ প্রয়োজনীয়তা পূরণ.

পার্টিশন প্যানেলের দাম প্রায়40% - 50%গ্লাস পার্টিশনের, কাচের চেয়ে ভাল তাপ নিরোধক এবং শব্দ নিরোধক কর্মক্ষমতা সহ।

কাস্টমাইজেশন নির্দেশাবলী

পার্টিশন প্যানেল নিম্নলিখিত পরামিতি অনুযায়ী কাস্টমাইজ করা যেতে পারে:

প্যানেল খোলা— পর্যবেক্ষণ উইন্ডো, পাস-থ্রু জানালা, বায়ুচলাচল খোলা, কারখানায় প্রি-কাট, সরাসরি সাইটে ইনস্টল করার জন্য অবস্থান সংরক্ষণ করুন।

বিশেষ আকৃতির প্যানেল— নন-ডান-এঙ্গেল কোণ বা বহুভুজ ওয়ার্কশপের জন্য, CAD অঙ্কন প্রদান করুন, প্রকৃত কোণ অনুযায়ী কাস্টমাইজড উত্পাদন করুন।

কলাম ক্ল্যাডিং প্যানেল— ইস্পাত কাঠামো ফ্যাক্টরি কলাম, U-আকৃতির বা L-আকৃতির কাস্টমাইজড উত্পাদন মোড়ানোর জন্য, এক-সময়ের কারখানা তৈরি করা সাইটের স্প্লিসিং হ্রাস করে।

আবেদন মামলা

জিয়াংসু প্রদেশের একটি ফার্মাসিউটিক্যাল এন্টারপ্রাইজে একটি কঠিন প্রস্তুতি কর্মশালার জন্য দুটি সংলগ্ন উত্পাদন লাইনের মধ্যে সম্পূর্ণ শারীরিক বিচ্ছিন্নতা প্রয়োজন - উত্পাদন লাইন A উত্পাদনকারী সেফালোস্পোরিন ওষুধ এবং উত্পাদন লাইন B সাধারণ মৌখিক প্রস্তুতি তৈরি করে।

দুটি এলাকার মধ্যে কোনো বায়ু ক্রস-প্রবাহ বা কর্মীদের ক্রস-দূষণের অনুমতি দেওয়া হয়নি।75 মিমি পুরু রক উলের অ্যাসেপটিক পার্টিশন প্যানেলসিলিং থেকে স্ট্রাকচারাল মেঝে স্ল্যাব পর্যন্ত ফাঁক ছাড়াই বিভাজনটি নির্বাচন করা হয়েছে। সমস্ত প্রাচীর পাইপ খোলার সিল করা হয়েছে.

সমাপ্তি পরবর্তী চাপ পার্থক্য পরীক্ষার ফলাফল:12Paসংলগ্ন অঞ্চলগুলির মধ্যে ইতিবাচক চাপের পার্থক্য বজায় রাখা হয়েছিল, অঞ্চল জুড়ে কোনও কণার প্রসারণ সনাক্ত করা যায়নি।

বিভিন্ন জোনিং লেভেল পার্টিশন কনফিগারেশন রেফারেন্স

FAQ

প্রশ্ন 1: অ্যাসেপটিক পার্টিশন প্যানেল এবং সাধারণ পার্টিশন প্যানেলের মধ্যে পার্থক্য কী?

A1: মূল পার্থক্যটি চার-প্রান্তের ধাপযুক্ত সিলিং কাঠামোর মধ্যে রয়েছে, প্রতিটি ইনস্টল করা প্যানেলের মধ্যে একটি ডবল সিলিং বাধা তৈরি করে। সাধারণ পার্টিশন প্যানেলগুলি সাধারণত সিলিং ট্রিটমেন্ট ছাড়াই সাধারণ ল্যাপ জয়েন্টগুলি ব্যবহার করে, যা বিভিন্ন পরিচ্ছন্নতা অঞ্চলের মধ্যে বায়ুনিরোধকতা নিশ্চিত করতে পারে না।

প্রশ্ন 2: কীভাবে বিভিন্ন পরিচ্ছন্নতা অঞ্চলের মধ্যে চাপের পার্থক্য স্থায়িত্ব নিশ্চিত করবেন?

A2: সিল করা পার্টিশন প্যানেল ব্যবহার করার পাশাপাশি, চাপের পার্থক্যের স্থায়িত্বের জন্য স্থানের সামগ্রিক সিলিং প্রয়োজন — সিলিং, মেঝে, পাইপ খোলা এবং দরজার ফাঁক সহ। সিস্টেমের সিলিং কার্যকারিতা যাচাই করার জন্য ইনস্টলেশনের পরে একটি ব্যাপক বায়ুরোধী পরীক্ষা পরিচালনা করার পরামর্শ দেওয়া হয়।
